نحوه محاسبه خیز پل جرثقیل سقفی
در طراحی و ساخت جرثقیل سقفی، کنترل میزان تغییر شکل پل اصلی نقش مهمی در ایمنی، عملکرد و طول عمر تجهیزات دارد. پل جرثقیل باید وزن بار، بالابر و نیروهای ناشی از حرکت را تحمل کند و در عین حال دچار خیز بیش از حد نشود.
محاسبه خیز پل جرثقیل سقفی یکی از مراحل مهم طراحی سازه است که به مهندسان کمک میکند تا ابعاد تیر، نوع مقطع و مقاومت پل را بهدرستی انتخاب کنند. با انجام این محاسبات، عملکرد جرثقیل در شرایط کاری مختلف بهبود یافته و از مشکلاتی مانند استهلاک قطعات، کاهش دقت حرکت و آسیبهای سازهای جلوگیری میشود.
اهمیت محاسبه خیز پل جرثقیل سقفی در طراحی سازه
در طراحی جرثقیل سقفی، تنها ظرفیت باربرداری اهمیت ندارد؛ بلکه کنترل میزان تغییر شکل پل نیز برای حفظ ایمنی و عملکرد صحیح سازه ضروری است. محاسبه خیز پل جرثقیل سقفی به مهندسان کمک میکند تا ابعاد تیر، ضخامت ورقها و نوع مقطع را بهدرستی انتخاب کنند. برای مثال، در جرثقیل سقفی تک پل به دلیل استفاده از یک تیر اصلی، کنترل خیز از اهمیت ویژهای برخوردار است تا ضمن حفظ استحکام سازه، حرکت روان و ایمن جرثقیل تضمین شود.
کنترل خیز باعث افزایش ایمنی، کاهش استهلاک قطعات، بهبود حرکت جرثقیل و جلوگیری از هزینههای تعمیرات ناشی از ضعف سازه میشود. در پروژههای صنعتی، محاسبه خیز پل جرثقیل سقفی یکی از مهمترین مراحل طراحی محسوب میشود و تأثیر مستقیمی بر عملکرد بلندمدت سازه دارد.

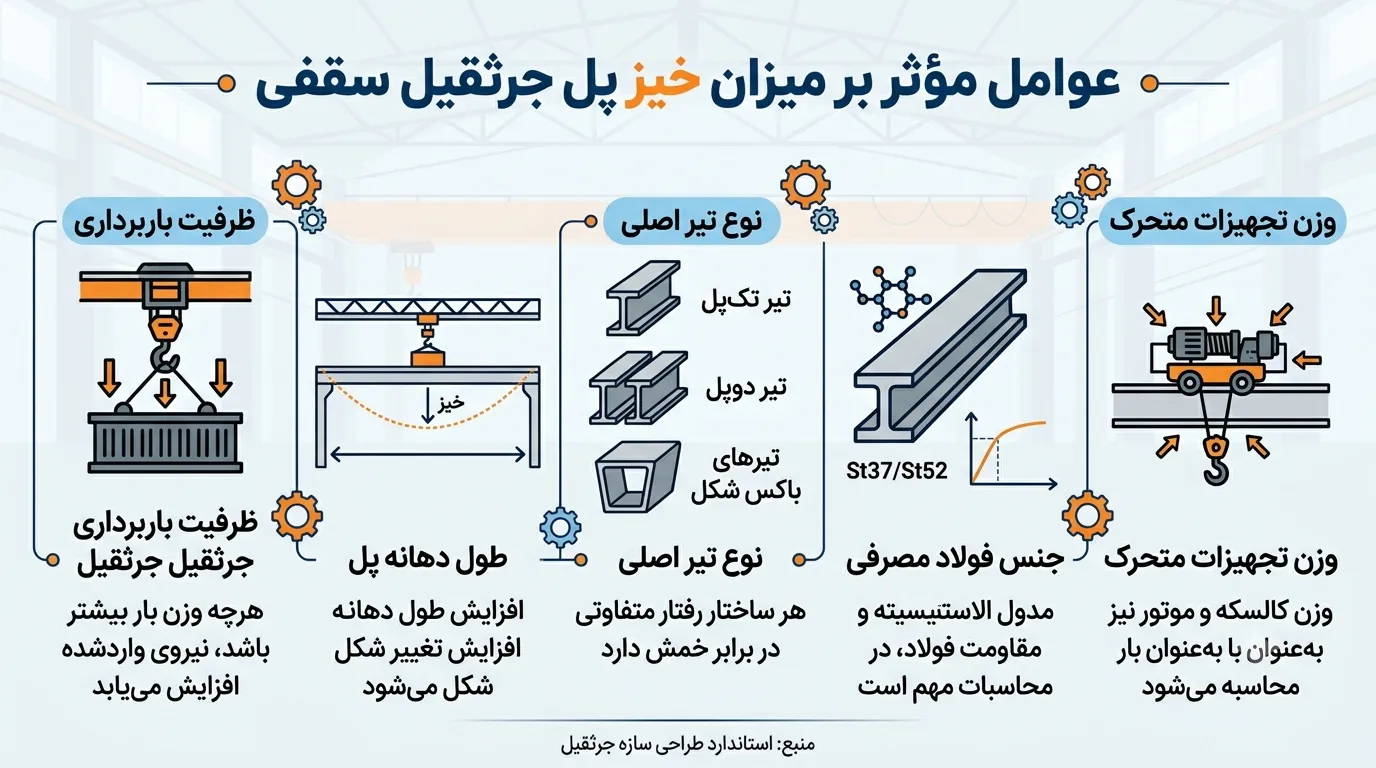

عوامل مؤثر بر میزان خیز پل جرثقیل سقفی
میزان تغییر شکل پل جرثقیل به عوامل مختلفی وابسته است. مهندسان هنگام طراحی باید تمامی این پارامترها را در نظر بگیرند تا سازه علاوه بر عملکرد مناسب، الزامات استاندارد ملی جرثقیل سقفی و معیارهای ایمنی و بهرهبرداری را نیز برآورده کند.
ظرفیت باربرداری جرثقیل
هرچه وزن بار بیشتر باشد، نیروی واردشده به پل نیز افزایش پیدا میکند. به همین دلیل جرثقیلهایی با ظرفیت بالاتر معمولاً به تیرهای مقاومتر و مقاطع بزرگتر نیاز دارند.
طول دهانه پل
دهانه یکی از مهمترین عوامل تأثیرگذار بر خیز است. افزایش طول دهانه باعث افزایش قابل توجه تغییر شکل تیر میشود. به همین دلیل در دهانههای بزرگ معمولاً از تیرهای با ارتفاع بیشتر یا طراحیهای تقویتشده استفاده میشود.
نوع تیر اصلی
پل جرثقیل میتواند به شکلهای مختلفی طراحی شود:
- تیر تکپل
- تیر دوپل
- تیر ساختهشده از ورقهای جوشی
- تیرهای باکس شکل
هرکدام از این ساختارها رفتار متفاوتی در برابر نیروهای خمشی دارند. در جرثقیل سقفی دو پل، استفاده از دو تیر اصلی باعث توزیع بهتر بار و کاهش میزان خیز نسبت به بسیاری از مدلهای تکپل میشود.
جنس فولاد مصرفی
مدول الاستیسیته فولاد، یکی از پارامترهای مهم در محاسبات است. فولادهای مورد استفاده در سازه جرثقیل باید دارای مقاومت مکانیکی مناسب و کیفیت استاندارد باشند.
وزن تجهیزات متحرک
وزن کالسکه، وینچ، موتور و تجهیزات نصبشده روی پل نیز در مقدار خیز نهایی تأثیر دارد. در طراحی حرفهای، وزن این تجهیزات نیز بهعنوان بخشی از بار مرده سازه محاسبه میشود.
نتیجه: در واقع، دقت در محاسبه خیز پل جرثقیل سقفی زمانی افزایش مییابد که تمامی بارهای مرده، زنده و نیروهای دینامیکی بهصورت همزمان در تحلیل لحاظ شوند.
فرمول محاسبه خیز پل جرثقیل سقفی
برای تیرهایی که بهصورت ساده تکیهگاه شدهاند، یکی از فرمولهای رایج برای محاسبه مقدار خیز در مرکز دهانه به شکل زیر است:
δ = (5 × P × L³) / (384 × E × I)
که در این رابطه:
- δ = مقدار خیز تیر (میلیمتر)
- P = نیروی واردشده به تیر (نیوتن)
- L = طول دهانه پل (متر)
- E = مدول الاستیسیته فولاد
- I = ممان اینرسی مقطع تیر
این فرمول نشان میدهد که افزایش طول دهانه تأثیر بسیار زیادی بر میزان تغییر شکل دارد؛ زیرا طول دهانه به توان سه در محاسبه وارد میشود. در جرثقیلهای صنعتی، شرایط واقعی کمی پیچیدهتر است؛ زیرا بار ممکن است در نقاط مختلف پل حرکت کند و علاوه بر بار عمودی، نیروهای دینامیکی ناشی از حرکت نیز وجود داشته باشد.
به همین دلیل در پروژههای صنعتی معمولاً از نرمافزارهای مهندسی و استانداردهای طراحی استفاده میشود. انجام صحیح محاسبه خیز پل جرثقیل سقفی با استفاده از این استانداردها، احتمال بروز خطاهای طراحی را به حداقل میرساند.
مثال عملی محاسبه خیز پل جرثقیل سقفی
برای درک بهتر محاسبات، یک جرثقیل سقفی با مشخصات زیر را در نظر میگیریم:
- طول دهانه پل: ۱۰ متر
- ظرفیت باربرداری: ۵ تن
- وزن تجهیزات متحرک: ۱ تن
- مجموع بار واردشده: ۶ تن
- جنس سازه: فولاد ساختمانی
ابتدا نیروی واردشده به تیر محاسبه میشود:
۶۰۰۰ کیلوگرم × ۹.۸۱ = ۵۸۸۶۰ نیوتن
پس از تعیین نیرو، با توجه به مشخصات تیر و ممان اینرسی مقطع، میزان خیز محاسبه میشود. بهعنوان مثال اگر خیز بهدستآمده ۸ میلیمتر باشد، باید با استانداردهای طراحی مقایسه شود. در صورت بیشتر بودن مقدار خیز، اصلاحاتی مانند افزایش ارتفاع تیر، تغییر ضخامت ورقها یا استفاده از پل دوپل انجام میشود. در پروژههای صنعتی، محاسبه خیز پل جرثقیل سقفی باید علاوه بر بارگذاری، شرایط کاری و نیروهای دینامیکی را نیز در نظر بگیرد.

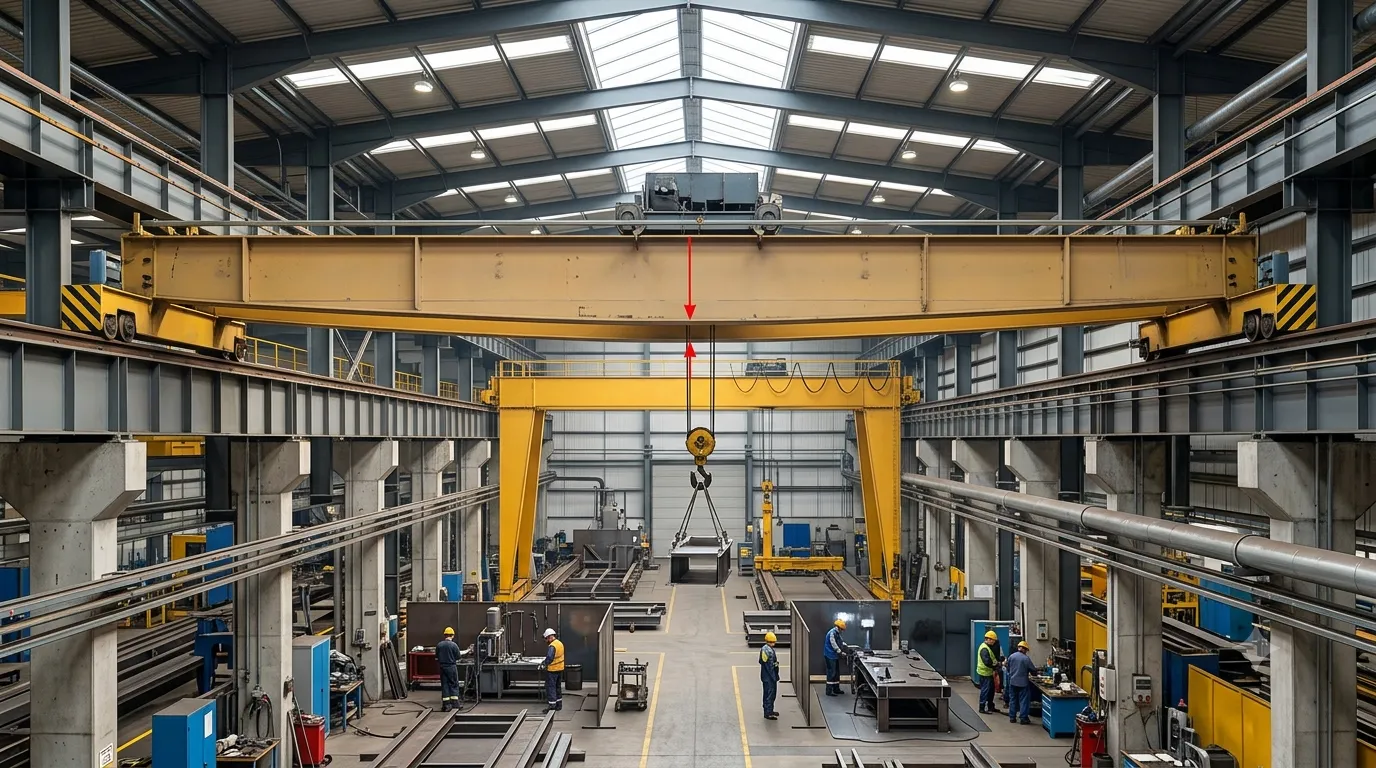

مقدار خیز مجاز پل جرثقیل سقفی چقدر است؟
مقدار خیز مجاز پل جرثقیل سقفی به نوع جرثقیل، استاندارد طراحی و شرایط کاری بستگی دارد و معمولاً بهصورت نسبت طول دهانه به میزان تغییر شکل بیان میشود. مقادیر رایج شامل موارد زیر است:
- L/700 برای شرایط کاری معمولی
- L/1000 برای جرثقیلهای دقیقتر
برای مثال، در دهانه ۱۴ متری طبق معیار L/700، مقدار خیز مجاز برابر است با:
۱۴۰۰۰ ÷ ۷۰۰ = ۲۰ میلیمتر
مهندسان پس از محاسبه خیز پل جرثقیل سقفی، نتایج را با مقادیر مجاز استاندارد مقایسه میکنند تا از ایمنی سازه اطمینان حاصل شود. در پروژههای حساس مانند صنایع فولاد و خطوط تولید مداوم، معمولاً محدودیتهای سختگیرانهتری برای کنترل خیز در نظر گرفته میشود.
تفاوت خیز استاتیکی و خیز دینامیکی در جرثقیل سقفی
در بررسی رفتار پل جرثقیل، دو نوع خیز اصلی وجود دارد:
خیز استاتیکی
خیز استاتیکی زمانی ایجاد میشود که بار بهصورت ثابت روی پل قرار گرفته باشد. در این حالت تنها وزن بار، وزن ترولی و وزن تجهیزات باعث تغییر شکل تیر میشوند. این نوع خیز معمولاً در مرحله اولیه طراحی سازه بررسی میشود.
خیز دینامیکی
در شرایط واقعی، جرثقیل فقط یک سازه ثابت نیست. حرکت بالابر، شتاب گرفتن ترولی، توقف ناگهانی و جابهجایی بار باعث ایجاد نیروهای اضافی میشوند. این نیروها باعث افزایش میزان تغییر شکل واقعی پل خواهند شد. به همین دلیل در طراحی حرفهای جرثقیل، ضریب ضربه یا ضریب دینامیکی نیز در نظر گرفته میشود تا سازه در شرایط کاری واقعی عملکرد ایمنی داشته باشد.
استانداردهای مرتبط با طراحی و کنترل خیز جرثقیل سقفی
برای طراحی اصولی جرثقیلهای سقفی از استانداردهای مختلف بینالمللی استفاده میشود. مهمترین استانداردها عبارتاند از:
- استاندارد FEM: استاندارد FEM یکی از رایجترین استانداردها در طراحی تجهیزات بالابری در اروپا است. این استاندارد پارامترهایی مانند کلاس کاری، نیروهای دینامیکی و محدودیتهای تغییر شکل را مشخص میکند.
- استاندارد CMAA: استاندارد CMAA در بسیاری از پروژههای صنعتی مورد استفاده قرار میگیرد و دستورالعملهایی برای طراحی جرثقیلهای سقفی ارائه میدهد.
- استاندارد DIN: استانداردهای DIN آلمان نیز در طراحی سازههای فولادی و تجهیزات صنعتی کاربرد گستردهای دارند.
رعایت این استانداردها باعث میشود جرثقیل ساختهشده توانایی کار در شرایط سخت صنعتی را داشته باشد.
روشهای کاهش خیز پل جرثقیل سقفی
برای کاهش خیز پل جرثقیل سقفی میتوان از روشهایی مانند افزایش ارتفاع تیر اصلی، استفاده از پل دوپل در جرثقیلهای با ظرفیت بالا، افزایش ضخامت ورقهای سازهای، کاهش طول دهانه و انتخاب فولاد مناسب استفاده کرد.
این اقدامات باعث افزایش مقاومت خمشی سازه، کاهش تغییر شکل تیر و بهبود عملکرد و ایمنی جرثقیل در شرایط کاری مختلف میشوند. انتخاب روش مناسب برای کاهش تغییر شکل، پس از محاسبه خیز پل جرثقیل سقفی و تحلیل دقیق شرایط بهرهبرداری انجام میشود.
نکات اجرایی مهم در کنترل خیز پل جرثقیل سقفی
- کنترل کیفیت جوشکاری: بررسی کیفیت جوشهای سازهای مطابق استانداردها برای جلوگیری از کاهش مقاومت پل جرثقیل.
- بررسی تابیدگی تیر: جلوگیری از ایجاد انحراف یا تغییر شکل اولیه در تیر اصلی برای حفظ عملکرد صحیح سازه.
- اجرای صحیح پیشخیز (Camber): ایجاد مقدار مشخصی انحنا در تیر برای جبران خیز ناشی از بار و نزدیک شدن سازه به حالت طراحی.
- کنترل ابعاد پس از ساخت: اندازهگیری دقیق ابعاد، تراز بودن و میزان انحراف پل پس از تولید.
- تست بارگذاری نهایی: بررسی میزان خیز، عملکرد تجهیزات حرکتی و ایمنی کلی جرثقیل پس از نصب.

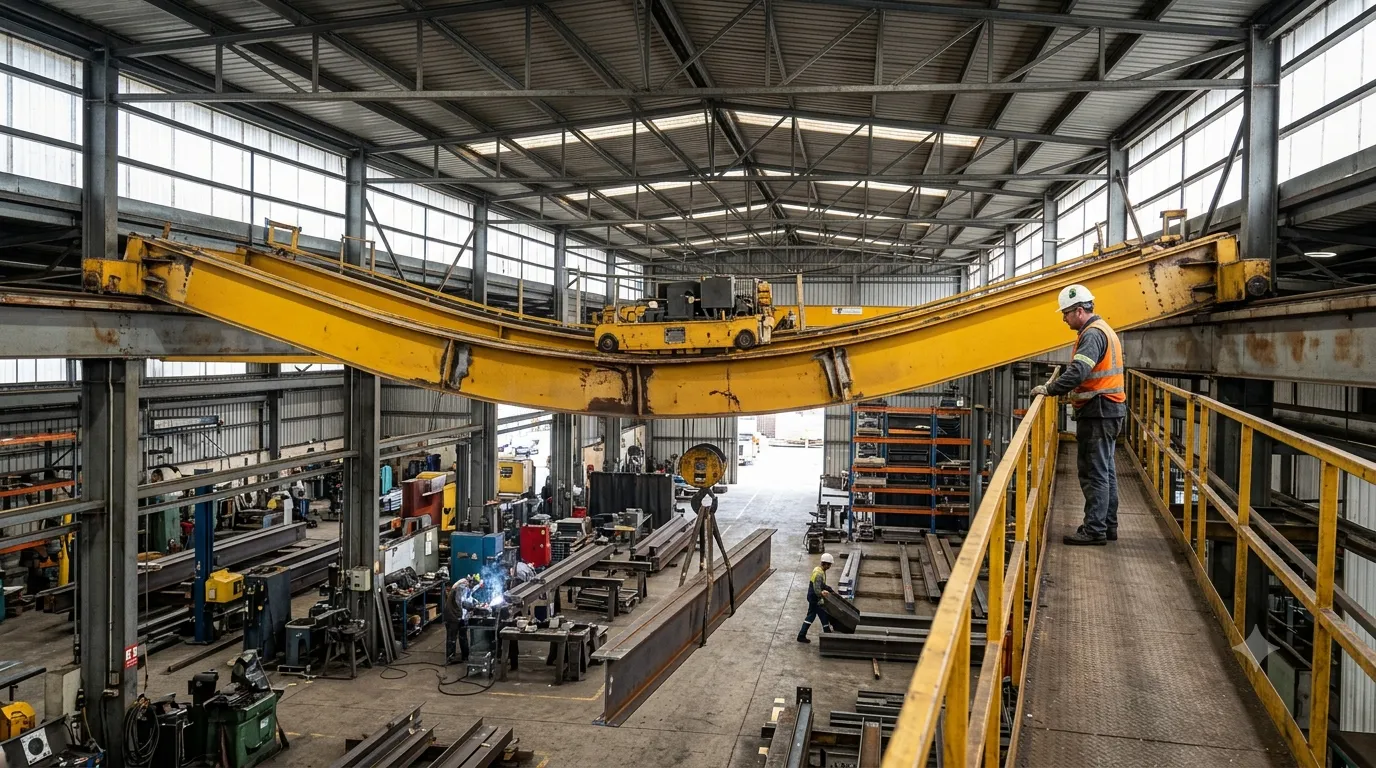

اشتباهات رایج در طراحی خیز پل جرثقیل سقفی
برخی خطاهای طراحی و اجرایی میتوانند باعث افزایش بیش از حد خیز پل جرثقیل سقفی شوند. از مهمترین این اشتباهات میتوان به انتخاب مقطع تیر بدون محاسبات دقیق، بیتوجهی به وزن تجهیزات بالابر، در نظر نگرفتن نیروهای دینامیکی، کاهش ضخامت ورقها برای کاهش هزینه، استفاده از مواد اولیه نامناسب، اجرای ضعیف جوشکاری و عدم انجام تست نهایی پس از نصب اشاره کرد. این موارد علاوه بر کاهش عمر مفید جرثقیل، میتوانند عملکرد سازه را مختل کرده و خطرات ایمنی جدی ایجاد کنند.
نقش نرمافزارهای مهندسی در محاسبه خیز پل جرثقیل
در پروژههای صنعتی بزرگ، انجام محاسبات بهصورت دستی معمولاً کافی نیست. مهندسان از نرمافزارهای تحلیل سازه برای بررسی دقیق رفتار پل استفاده میکنند.
برخی از نرمافزارهای مورد استفاده عبارتاند از:
- ANSYS
- SAP2000
- STAAD.Pro
- SolidWorks Simulation
این نرمافزارها امکان بررسی موارد زیر را فراهم میکنند:
- تحلیل تنشهای وارده
- بررسی نقاط بحرانی سازه
- مشاهده تغییر شکل تحت بارهای مختلف
- بررسی ضریب اطمینان طراحی
استفاده از نرمافزارهای تحلیل سازه، دقت محاسبه خیز پل جرثقیل سقفی را افزایش داده و امکان بررسی سناریوهای مختلف بارگذاری را فراهم میکند. استفاده از تحلیلهای مهندسی باعث میشود سازه جرثقیل با وزن کمتر، مقاومت بیشتر و هزینه ساخت بهینه طراحی شود.
جمعبندی
پل اصلی جرثقیل سقفی یکی از مهمترین بخشهای سازهای این تجهیزات محسوب میشود و عملکرد صحیح آن تأثیر مستقیمی بر ایمنی و راندمان سیستم دارد. به همین دلیل، محاسبه خیز پل جرثقیل سقفی یکی از مهمترین معیارهای طراحی مهندسی برای تضمین ایمنی، دوام و عملکرد صحیح جرثقیلهای سقفی به شمار میرود. بررسی میزان تغییر شکل تیر، انتخاب صحیح مقطع، رعایت استانداردهای طراحی و اجرای دقیق، همگی نقش مهمی در افزایش طول عمر جرثقیل دارند.
محاسبه خیز پل جرثقیل سقفی به مهندسان کمک میکند تا قبل از ساخت، میزان مقاومت سازه را بررسی کرده و از بروز مشکلاتی مانند تغییر شکل بیش از حد، کاهش دقت حرکت و افزایش استهلاک تجهیزات جلوگیری کنند. شرکت شاهین سازه با بهرهگیری از دانش فنی مهندسی و تجربه در طراحی و ساخت انواع جرثقیلهای سقفی، راهکارهای تخصصی برای تولید تجهیزات ایمن و متناسب با نیاز صنایع مختلف ارائه میدهد.
سوالات متداول
1. چرا باید خیز پل جرثقیل کنترل شود؟
زیرا خیز بیش از حد میتواند باعث کاهش ایمنی، افزایش استهلاک قطعات و اختلال در حرکت صحیح جرثقیل شود.
2. چه عواملی روی میزان خیز پل تأثیر دارند؟
طول دهانه، وزن بار، نوع تیر، جنس فولاد، وزن تجهیزات و شرایط کاری جرثقیل از مهمترین عوامل مؤثر هستند.
3. آیا افزایش ارتفاع تیر باعث کاهش خیز میشود؟
بله، افزایش ارتفاع مقطع تیر باعث افزایش ممان اینرسی شده و مقاومت تیر در برابر خم شدن را بیشتر میکند.
4. آیا همه جرثقیلهای سقفی به یک مقدار خیز مجاز نیاز دارند؟
خیر، مقدار مجاز خیز به ظرفیت، کلاس کاری، استاندارد طراحی و شرایط استفاده از جرثقیل بستگی دارد.
