بلت جرثقیل چیست؟ | انواع تسمه جرثقیل، مشخصات و کاربرد

در صنایع مختلف، جابه‌جایی ایمن بارهای سنگین بدون استفاده از تجهیزات مناسب امکان‌پذیر نیست. در کنار جرثقیل، قلاب، زنجیر و سیم بکسل، یکی از مهم‌ترین تجهیزات لیفتینگ که نقش مستقیمی در ایمنی عملیات دارد، تسمه جرثقیل است. این تجهیز به دلیل انعطاف‌پذیری بالا، وزن کم، مقاومت مناسب و محافظت از سطح بار، امروزه در بسیاری از کارخانه‌ها، انبارها، صنایع فولاد، پتروشیمی، خودروسازی و پروژه‌های عمرانی مورد استفاده قرار می‌گیرد.

بسیاری از افراد این محصول را با نام‌های بلت جرثقیل، اسلینگ تسمه‌ای، تسمه حمل بار یا Webbing Sling می‌شناسند. انتخاب صحیح نوع تسمه، ظرفیت مناسب و رعایت استانداردهای استفاده، علاوه بر افزایش ایمنی، از آسیب به تجهیزات و بار جلوگیری می‌کند. در این مقاله شاهین سازه به طور کامل بررسی می‌کنیم بلت جرثقیل چیست، چه انواعی دارد، مشخصات فنی آن چیست، رنگ‌بندی آن چگونه تعیین می‌شود و در چه کاربردهایی مورد استفاده قرار می‌گیرد.

بلت جرثقیل چیست؟

اگر بخواهیم به زبان ساده توضیح دهیم، بلت جرثقیل چیست باید گفت که بلت جرثقیل نوعی تسمه الیافی بسیار مقاوم است که برای بلند کردن، جابه‌جایی و حمل انواع بار توسط جرثقیل طراحی شده است. این تسمه‌ها معمولاً از الیاف پلی‌استر، پلی‌آمید یا پلی‌پروپیلن تولید می‌شوند و در برابر کشش، سایش، رطوبت و بسیاری از مواد شیمیایی مقاومت مناسبی دارند.

مهم‌ترین مزیت استفاده از تسمه جرثقیل نسبت به زنجیر یا سیم بکسل، جلوگیری از آسیب به سطح قطعات حساس است. به همین دلیل برای جابه‌جایی تجهیزات رنگ‌شده، قطعات ماشین‌آلات، ورق‌های فلزی، تجهیزات صنعتی، سازه‌های فلزی، لوله‌ها و تجهیزات حساس بهترین گزینه محسوب می‌شود.

دیدن کنید: جرثقیل سقفی

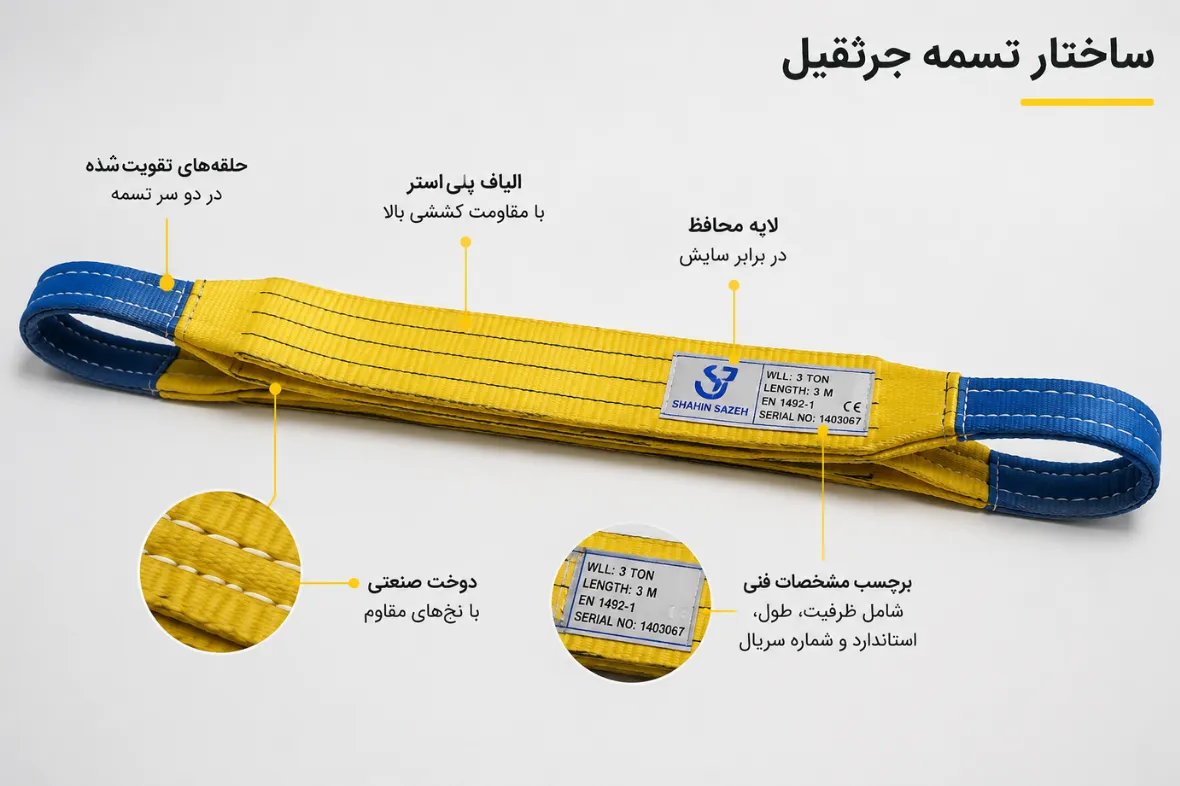

ساختار تسمه جرثقیل

هر تسمه جرثقیل از چند بخش اصلی تشکیل شده است:

• الیاف پلی‌استر با مقاومت کششی بالا
• لایه محافظ در برابر سایش
• حلقه‌های تقویت‌شده در دو سر تسمه
• دوخت صنعتی با نخ‌های مقاوم
• برچسب مشخصات فنی شامل ظرفیت، طول، استاندارد و شماره سریال

کیفیت دوخت و نوع الیاف تأثیر مستقیمی بر عمر مفید و ظرفیت باربرداری تسمه دارند.

برای اطلاع از هزینه طراحی و ساخت جرثقیل دروازه ای با شاهین سازه تماس بگیرید.

انواع تسمه جرثقیل

یکی از مهم‌ترین موضوعات هنگام خرید، شناخت انواع تسمه جرثقیل است. هر مدل برای شرایط خاصی طراحی شده و انتخاب نادرست آن می‌تواند خطرات جدی ایجاد کند.

دیدن کنید: جرثقیل دروازه ای

۱. تسمه تخت (Flat Webbing Sling)

این تسمه رایج‌ترین نوع بلت جرثقیل است که به دلیل وزن کم، انعطاف‌پذیری بالا و سهولت استفاده، در بسیاری از عملیات جابه‌جایی بار کاربرد دارد. این تسمه با توزیع یکنواخت فشار، از آسیب دیدن سطح بار جلوگیری کرده و برای حمل تجهیزات حساس، قطعات صنعتی و ماشین‌آلات گزینه‌ای مناسب و مقرون‌به‌صرفه محسوب می‌شود.

۲. تسمه گرد (Round Sling)

این مدل از الیاف مقاوم با روکش محافظ ساخته شده و به دلیل انعطاف‌پذیری بالا، برای جابه‌جایی بارهای سنگین و استوانه‌ای بسیار مناسب است. این تسمه با توزیع یکنواخت نیرو، علاوه بر افزایش ایمنی، از آسیب‌دیدگی بار نیز جلوگیری می‌کند.

۳. تسمه چند لایه

این نوع تسمه از چندین لایه پلی‌استر مقاوم ساخته می‌شود و برای جابه‌جایی بارهای سنگین با ظرفیت بالا طراحی شده است. این نوع تسمه به دلیل استحکام و دوام زیاد، در صنایع فولاد، جرثقیل‌های سنگین و جابه‌جایی ماشین‌آلات صنعتی کاربرد گسترده‌ای دارد.

۴. تسمه مقاوم در برابر حرارت

این تسمه در برابر حرارت به‌گونه‌ای طراحی شده است که در محیط‌های با دمای بالا، بدون افت عملکرد یا آسیب‌دیدگی، عملیات جابه‌جایی بار را انجام دهد. به همین دلیل، در صنایع ریخته‌گری، فولاد، ذوب فلزات و سایر محیط‌های صنعتی با دمای بالا کاربرد گسترده‌ای داشته و ایمنی و دوام بیشتری نسبت به تسمه‌های معمولی ارائه می‌دهد.

۵. تسمه ضد مواد شیمیایی

این تسمه از الیاف و روکش‌های ویژه‌ای تولید می‌شود که در برابر بسیاری از مواد شیمیایی، اسیدها، بازها و حلال‌های صنعتی مقاومت بالایی دارند. به همین دلیل، از این نوع تسمه در صنایع پتروشیمی، پالایشگاه‌ها، کارخانه‌های تولید مواد شیمیایی و سایر محیط‌های صنعتی که تماس با مواد خورنده وجود دارد، به‌طور گسترده استفاده می‌شود.

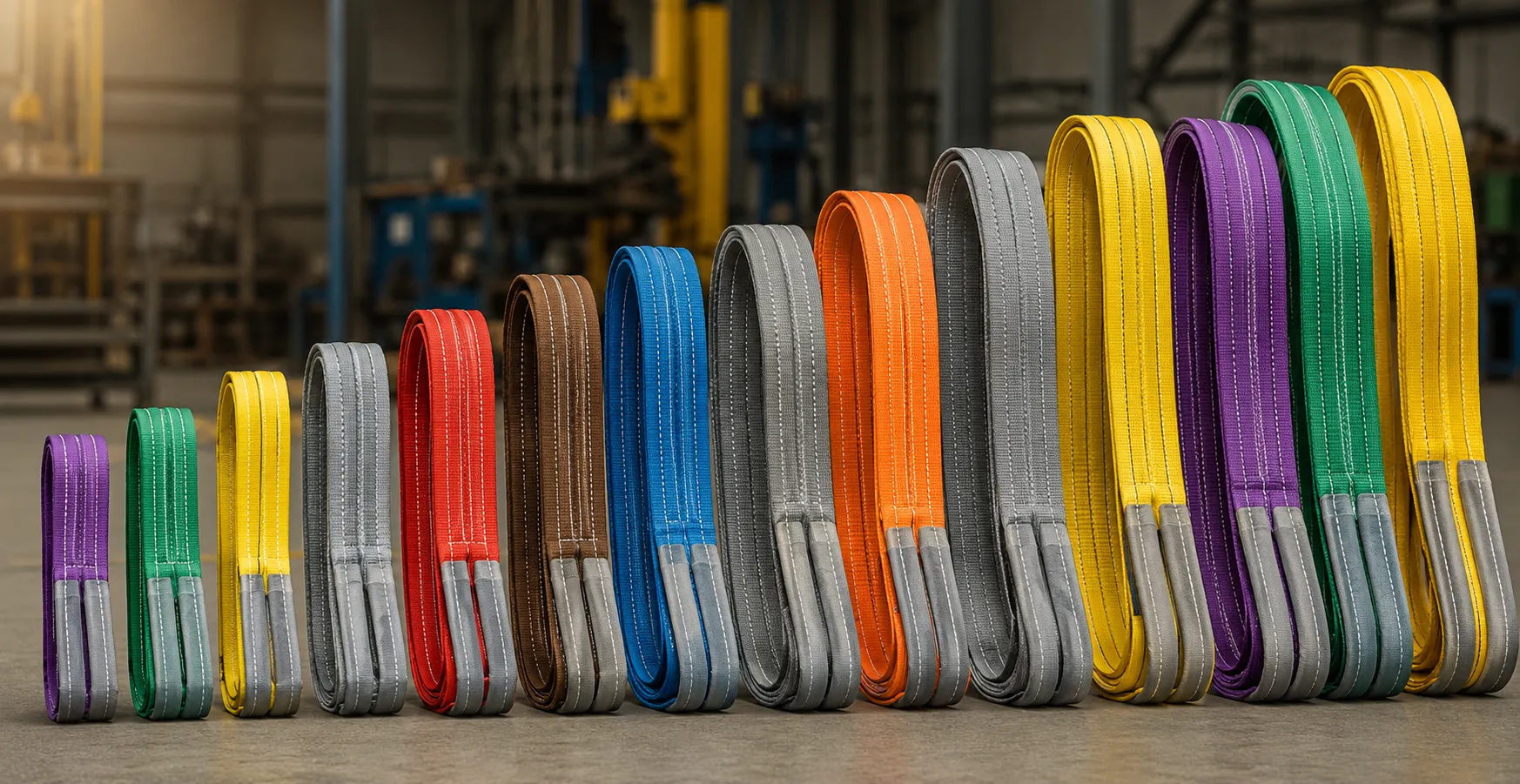

انواع بلت جرثقیل بر اساس ظرفیت

انواع بلت جرثقیل از نظر ظرفیت باربرداری در مدل‌های متنوعی تولید می‌شوند تا نیازهای مختلف صنایع را پوشش دهند. این تسمه‌ها معمولاً در ظرفیت‌های ۱، ۲، ۳، ۴، ۵، ۶، ۸، ۱۰، ۱۲، ۱۵، ۲۰، ۳۰، ۵۰ تن و بالاتر عرضه می‌شوند و هر کدام برای جابه‌جایی بارهایی با وزن مشخص طراحی شده‌اند. هنگام انتخاب از میان انواع بلت جرثقیل باید علاوه بر وزن بار، عواملی مانند زاویه لیفت، نحوه اتصال تسمه و ضریب ایمنی نیز در نظر گرفته شود تا عملیات جابه‌جایی با حداکثر ایمنی و کارایی انجام شود.

دیدن کنید: جرثقیل نیم دروازه ای

مشخصات بلت جرثقیل

شناخت مشخصات بلت جرثقیل پیش از خرید اهمیت زیادی دارد. مهم‌ترین مشخصات عبارت‌اند از:

• جنس: بیشتر تسمه‌های جرثقیل از الیاف پلی‌استر تولید می‌شوند، زیرا این جنس علاوه بر وزن سبک، مقاومت کششی بالایی دارد، رطوبت کمی جذب می‌کند و در برابر اشعه UV نیز از دوام مناسبی برخوردار است.
• طول: از یک متر تا بیش از بیست متر تولید می‌شوند.
• عرض:عرض تسمه بسته به ظرفیت آن بین ۳۰ تا ۳۰۰ میلی‌متر متغیر است.
• ضریب ایمنی: اکثر تولیدکنندگان ضریب ایمنی ۷:۱ را رعایت می‌کنند.
• استاندارد: تسمه‌های استاندارد معمولاً مطابق EN 1492 اروپا تولید می‌شوند.
• برچسب مشخصات: بر روی هر بلت یک برچسب مشخصات نصب می‌شود که اطلاعات مهمی مانند ظرفیت مجاز، طول، جنس، استاندارد، شماره سریال و تاریخ تولید را نشان می‌دهد و به انتخاب و استفاده ایمن از تسمه کمک می‌کند.

رنگ بندی بلت جرثقیل

یکی از مهم‌ترین موارد هنگام استفاده، شناخت رنگ بندی بلت جرثقیل است. رنگ تسمه نشان‌دهنده ظرفیت باربرداری آن است.

در ظرفیت‌های بالاتر معمولاً تعداد لایه‌ها و برچسب مشخصات نیز بررسی می‌شود.

کاربرد تسمه جرثقیل

تسمه جرثقیل به دلیل انعطاف‌پذیری، ایمنی بالا و توانایی جابه‌جایی انواع بار، در صنایع مختلف کاربرد گسترده‌ای دارد. این تجهیزات در کارخانه‌های فولاد، صنایع نفت و گاز، پتروشیمی، خودروسازی، صنایع دریایی، نیروگاه‌ها، کارگاه‌های ماشین‌سازی، پروژه‌های ساختمانی، بنادر، صنایع چوب، صنایع غذایی و انبارهای صنعتی برای بلند کردن، حمل و جابه‌جایی ایمن بارهای سبک و سنگین مورد استفاده قرار می‌گیرند و نقش مهمی در افزایش سرعت، دقت و ایمنی عملیات باربرداری ایفا می‌کنند.

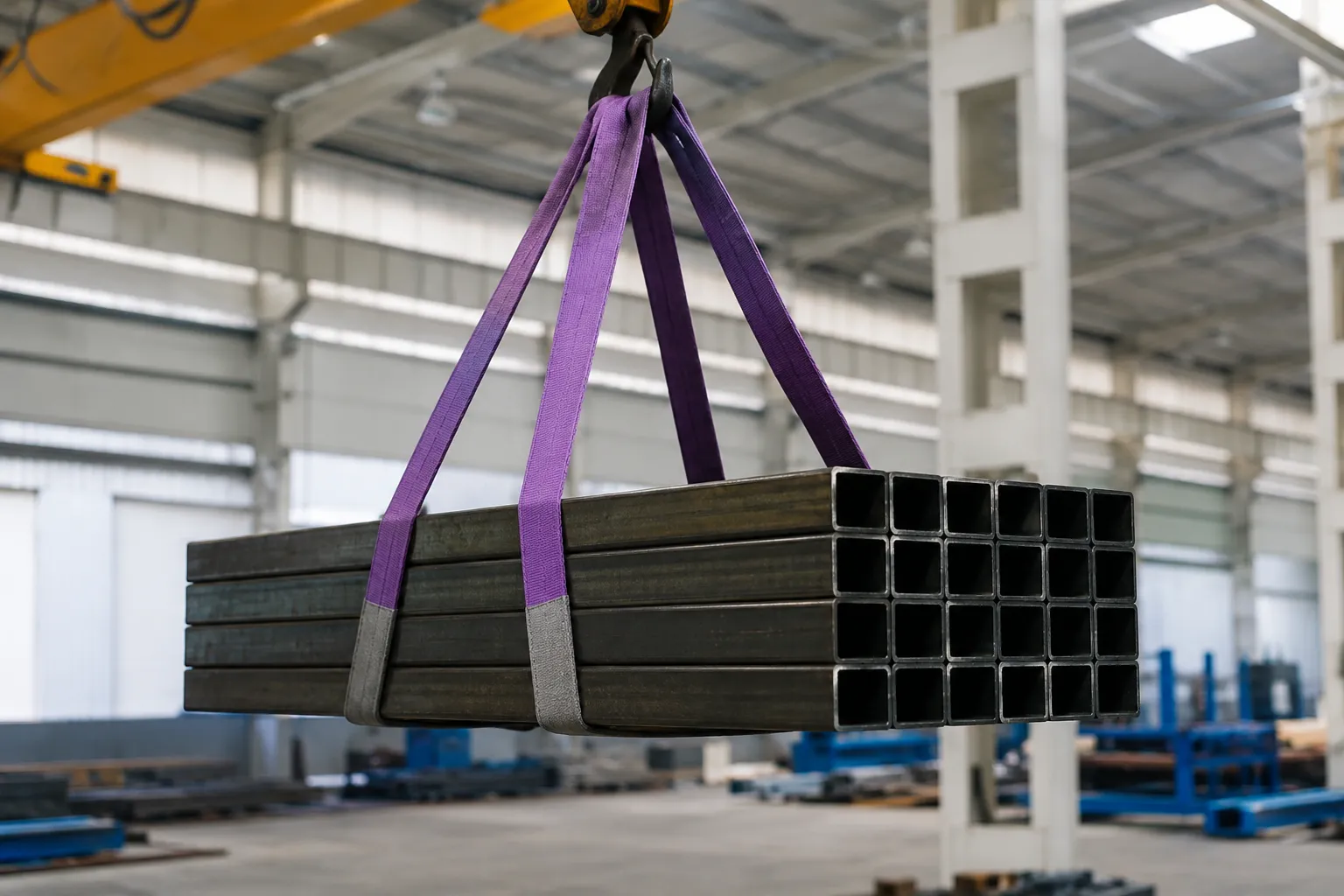

مزایای استفاده از تسمه جرثقیل

استفاده از تسمه جرثقیل به دلیل وزن کم، حمل آسان و انعطاف‌پذیری بالا، یکی از بهترین گزینه‌ها برای عملیات لیفتینگ محسوب می‌شود. این تسمه‌ها با توزیع مناسب فشار، از آسیب دیدن بار جلوگیری کرده و در عین حال مقاومت و ایمنی بالایی در جابه‌جایی بارهای مختلف ارائه می‌دهند. همچنین استفاده از تسمه موجب افزایش سرعت عملیات باربرداری، کاهش استهلاک تجهیزات و کاهش هزینه‌های تعمیر و نگهداری قطعات می‌شود.

دیدن کنید: جرثقیل سقفی دوپل

معایب تسمه جرثقیل

در کنار مزایای متعدد، محدودیت‌هایی نیز دارد که باید هنگام استفاده به آن‌ها توجه شود. این تسمه‌ها در برابر اجسام تیز و لبه‌های برنده حساس هستند و در صورت تماس مستقیم ممکن است دچار پارگی یا بریدگی شوند؛ به همین دلیل استفاده از محافظ گوشه برای بارهای لبه‌دار توصیه می‌شود.

همچنین مقاومت آن‌ها در برابر حرارت بسیار بالا محدود است و قرار گرفتن در معرض دماهای زیاد می‌تواند باعث کاهش استحکام الیاف شود. از سوی دیگر، برای حفظ ایمنی عملیات لیفتینگ، تسمه‌ها باید به‌صورت دوره‌ای از نظر وجود ساییدگی، پارگی، تغییر رنگ یا سایر آسیب‌های احتمالی بازرسی شوند تا از بروز حوادث و کاهش ظرفیت باربرداری جلوگیری شود.

نحوه صحیح استفاده از تسمه جرثقیل

برای استفاده ایمن از تسمه، لازم است پیش از هر بار استفاده وضعیت ظاهری آن بررسی شود و از به‌کارگیری تسمه‌های آسیب‌دیده خودداری گردد. همچنین نباید تسمه را گره زد یا بدون محافظ روی لبه‌های تیز قرار داد. رعایت ظرفیت مجاز بار و بلند کردن بار به‌آرامی، بدون ایجاد شوک ناگهانی، نقش مهمی در افزایش ایمنی، حفظ سلامت تسمه و جلوگیری از بروز حوادث دارد.

روش بازرسی تسمه جرثقیل

بازرسی روزانه شامل موارد زیر است:

• پارگی الیاف
• ساییدگی
• تغییر رنگ
• پوسیدگی
• بریدگی
• سوختگی
• آسیب حلقه‌ها
• دوخت باز شده
• برچسب مخدوش

در صورت مشاهده هر یک از موارد فوق، استفاده از تسمه باید متوقف شود.

تفاوت تسمه جرثقیل با زنجیر

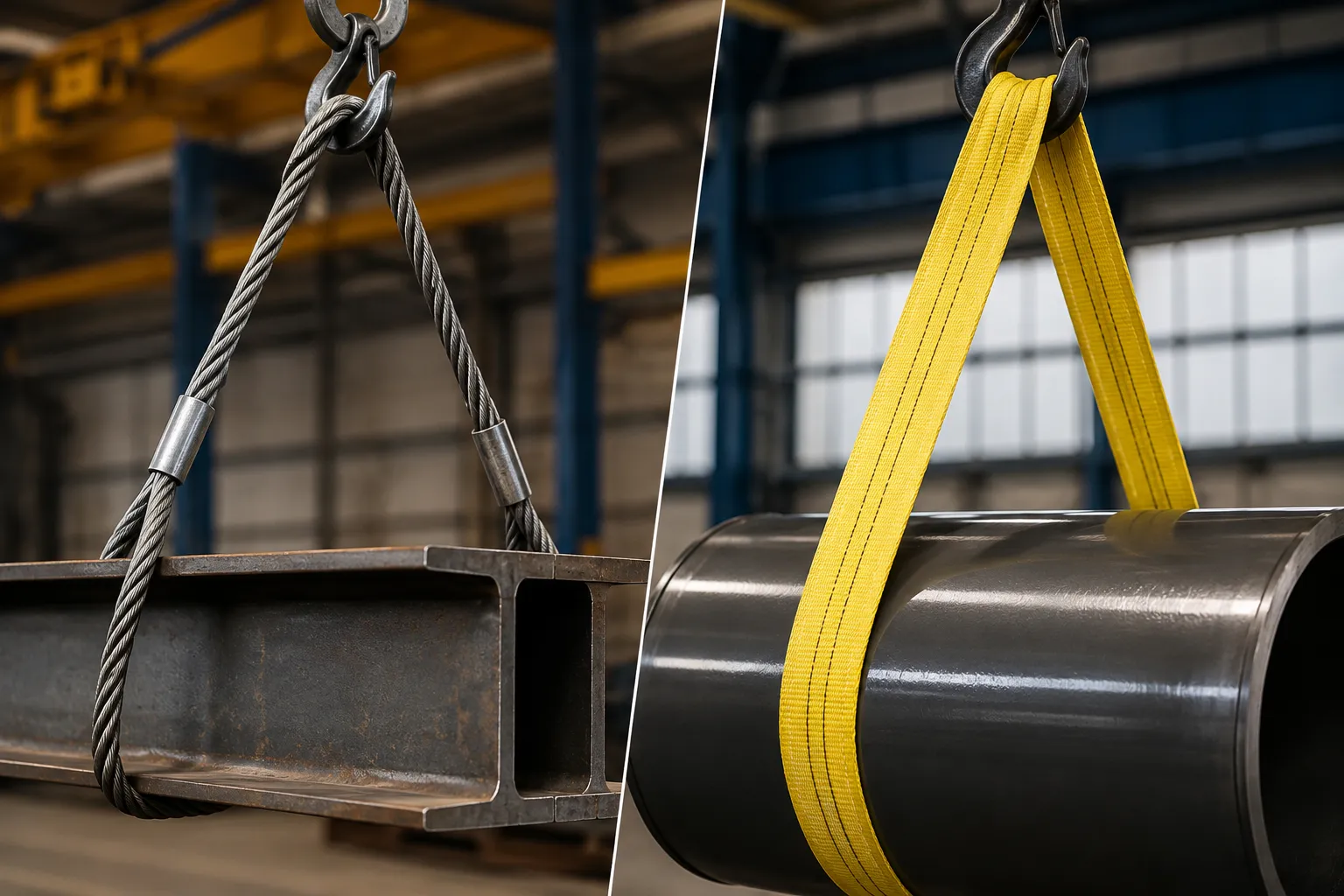

تفاوت تسمه جرثقیل با سیم بکسل

سیم بکسل به دلیل ساختار فولادی، مقاومت کششی بسیار بالایی دارد و برای جابه‌جایی بارهای بسیار سنگین و شرایط کاری سخت گزینه‌ای مناسب است؛ اما تماس مستقیم آن با بار ممکن است باعث ایجاد خط و خش، فرورفتگی یا آسیب به سطوح حساس شود. در مقابل، تسمه جرثقیل از الیاف نرم و مقاوم ساخته شده و با توزیع یکنواخت فشار، از آسیب به سطح بار جلوگیری می‌کند. به همین دلیل برای حمل ماشین‌آلات، قطعات رنگ‌شده، تجهیزات حساس و بارهایی که حفظ کیفیت ظاهری آن‌ها اهمیت دارد، تسمه جرثقیل انتخاب مناسب‌تری محسوب می‌شود.

دیدن کنید: جرثقیل نیم دروازه ای تک پل

عوامل مؤثر بر طول عمر تسمه جرثقیل

1. کیفیت تولید
2. رعایت ظرفیت مجاز
3. شرایط نگهداری
4. نوع بار
5. دفعات استفاده
6. دمای محیط
7. تماس با مواد شیمیایی
8. استفاده از محافظ گوشه

نکات مهم هنگام انتخاب تسمه جرثقیل

برای انتخاب تسمه مناسب، تنها توجه به ظرفیت بار کافی نیست و باید مجموعه‌ای از عوامل فنی بررسی شود. پیش از خرید یا استفاده، وزن واقعی بار و محل قرارگیری مرکز ثقل آن باید به‌طور دقیق مشخص شود تا بار به‌صورت ایمن جابه‌جا شود. همچنین طول تسمه، زاویه لیفت و نوع اتصال تأثیر مستقیمی بر ظرفیت واقعی تسمه و ایمنی عملیات دارند.

علاوه بر این، شرایط محیطی مانند دمای محل کار، میزان تماس تسمه با مواد شیمیایی و رطوبت محیط نیز در انتخاب جنس مناسب تسمه اهمیت زیادی دارد. در نهایت، اگر تسمه به‌صورت مداوم و با دفعات استفاده بالا در طول روز به کار گرفته می‌شود، انتخاب مدلی با مقاومت و دوام بیشتر می‌تواند عمر مفید تجهیزات را افزایش داده و از بروز حوادث احتمالی جلوگیری کند.

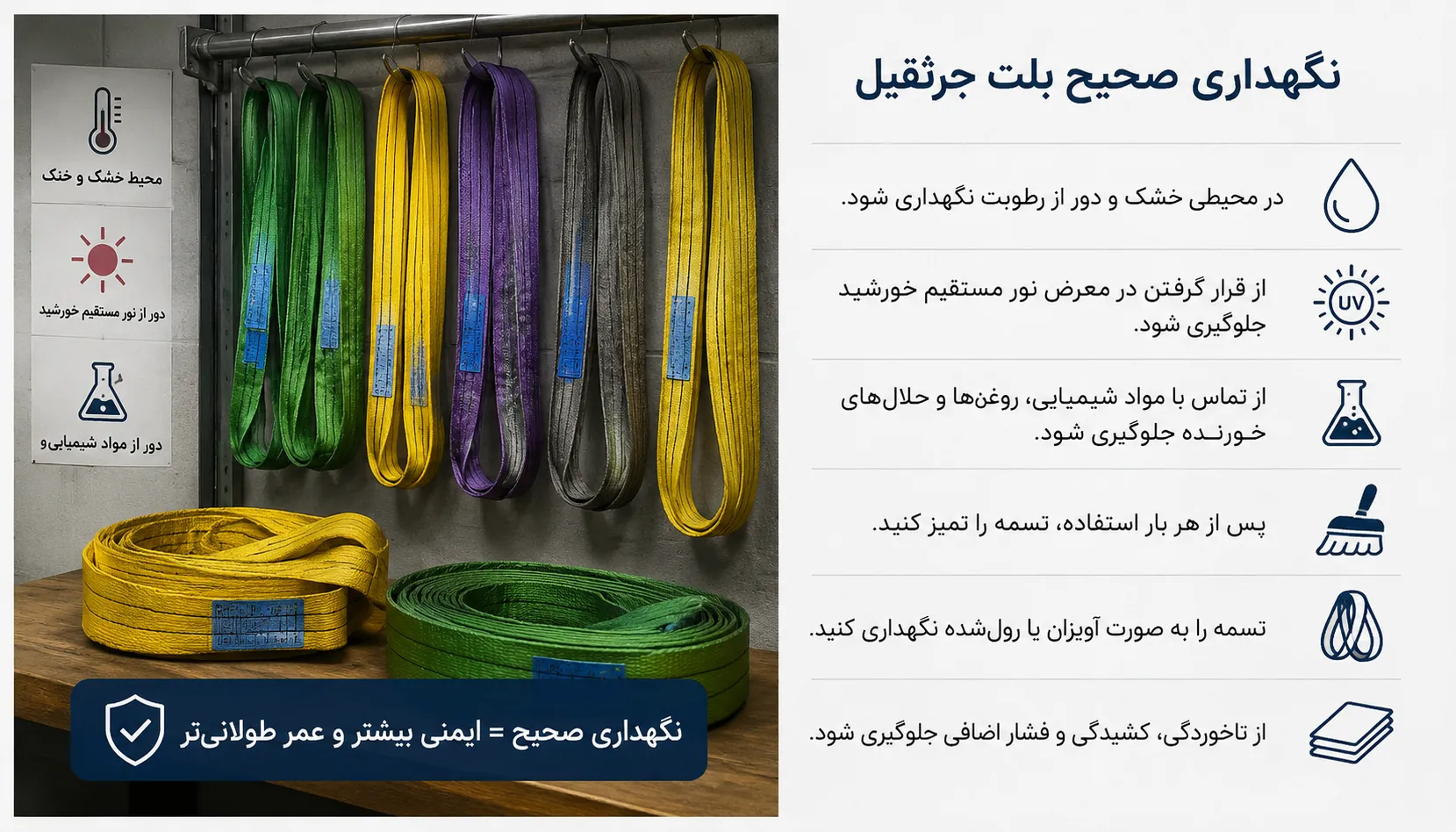

نگهداری صحیح بلت جرثقیل

برای افزایش طول عمر و حفظ عملکرد بلت جرثقیل، رعایت اصول صحیح نگهداری اهمیت زیادی دارد. این تجهیزات باید در محیطی خشک و به دور از رطوبت نگهداری شوند و از قرار گرفتن در معرض نور مستقیم خورشید برای مدت طولانی جلوگیری شود، زیرا اشعه UV می‌تواند باعث کاهش استحکام الیاف شود.

همچنین بلت نباید با مواد شیمیایی، روغن‌ها یا حلال‌های خورنده تماس داشته باشد. توصیه می‌شود پس از هر بار استفاده، تسمه از آلودگی، گردوغبار و ذرات باقی‌مانده تمیز شده و سپس به‌صورت آویزان یا رول‌شده در محل مناسب نگهداری شود تا از ایجاد تاخوردگی، تغییر شکل و آسیب به بافت آن جلوگیری شود.

دیدن کنید: جرثقیل دروازه ای تک پل

هنگام خرید تسمه جرثقیل به چه نکاتی توجه کنیم؟

• ظرفیت واقعی
• طول مناسب
• استاندارد EN1492
• کیفیت دوخت
• برند معتبر
• گواهی تست
• رنگ استاندارد
• برچسب مشخصات
• سلامت ظاهری
• ضمانت محصول

جمع‌بندی

انتخاب صحیح تسمه جرثقیل تأثیر مستقیمی بر ایمنی، سرعت و کیفیت عملیات جابه‌جایی بار دارد. آشنایی با اینکه بلت جرثقیل چیست، شناخت انواع بلت جرثقیل، بررسی دقیق مشخصات بلت جرثقیل و توجه به رنگ بندی بلت جرثقیل به شما کمک می‌کند تا متناسب با وزن بار، شرایط کاری و نوع پروژه بهترین گزینه را انتخاب کنید.

در محیط‌های صنعتی که ایمنی حرف اول را می‌زند، استفاده از تسمه‌های استاندارد، بازرسی منظم و رعایت ظرفیت مجاز، علاوه بر جلوگیری از حوادث، موجب افزایش طول عمر تجهیزات و کاهش هزینه‌های نگهداری خواهد شد. بنابراین، پیش از خرید یا استفاده، همواره مشخصات فنی، استانداردهای تولید و شرایط کاری پروژه را به دقت بررسی کنید تا عملیات لیفتینگ با حداکثر ایمنی و بهره‌وری انجام شود.
