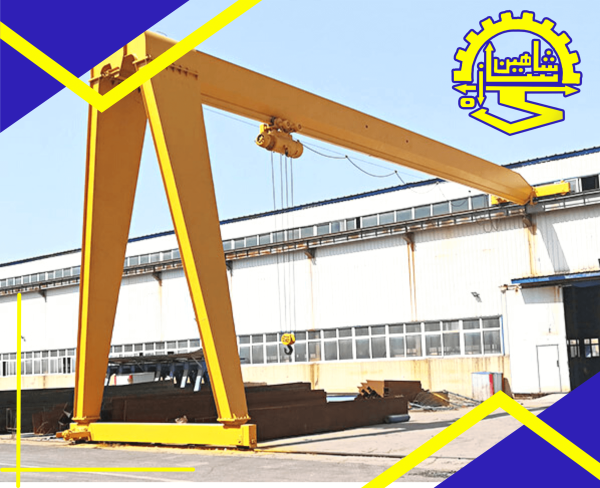

معرفی جرثقیل نیم دروازه ای تک پل

جرثقیل نیم دروازه ای تک پل برای بار زیر 10 تن و دهانه های کمتر از 20 متر بهترین گزینه است. به طور کلی در کنار سالن ها و به موازات خط طولی سوله در فضا باز و یا فضا بسته طراحی و ساخته میشود. این جرثقیل تک پل بیشتر برای بارگیری و جابه جایی و دپو مصالح تا ارتفاع مابین  4 – 16 متر کاربرد دارد.

با توجه به ساختار جرثقیل های نیمه دروازه ای ( یک سمت ریل طولی برروی تیر حمال سوله و ریل دیگر بر روی پایه ) میتوان جرثقیل نیم دروازه‌ای تک پل را حتی بر روی اسکلت سازه ای که از لحاظ وزنی سبکتر میباشد نیز برپا کرد. اما باید توجه کرد که به دلیل حذف یک پایه، جرثقیل نیم دروازه‌ایی در معرض بلاهای طبیعی شکننده تر میشود. پس ایمنی جرثقیل نیمه دروازه ای نیازمند محاسبات دقیق متخصصان میباشد.

میزان مانور حرکتی این جرثقیل صنعتی تک پل شامل 6 جهت: عقب، جلو، بالا، پایین و چپ و راست میباشد.

حرکت در طول کارگاه توسط راهبر طولی که به پایه ها متصل است و حرکت عرضی توسط ترولی آویز به بالابر انجام میشود.

مسیر حرکتی طولی نامحدود است زیرا میتوان با اجرا ریل میزان حرکت را طولانی تر کرد.

جرثقیل نیم‌دروازه ای دسترسی مستقل و بدون محدودیت را به تمام بخش های پوشش داده شده دارد.

استانداردهای کلاس کاری جرثقیل شامل 1BM / 1AM / 2M / 3M / 4M میباشد که پرکاربردترین کلاس کاری مورد استفاده کلاس A میباشد.

ساختار جرثقیل نیم دروازه ایی تک پل

مهمترین اجزا جرثقیل نیمه دروازه ایی تک پل شامل موارد زیر است:

• دو پایه نگهدارنده جرثقیل (4 تا 14 متر)
• ترولی برای حرکت عرضی بالابر در چپ و راست
• بالابر برقی و یا بکسلی جهت بلند کردن بار
• پل های جرثقیل
• خطوط برق رسانی
• المان و تابلو های برق مربوطه
• چرخ های راهبر
• موتور و گیربکس حرکت طولی جرثقیل
• نصب وینچ کمکی بروی پل
• نصب گرپ و چنگک روی قلاب
• متریال سازه فلزی : بدنه فلزی ورق ST37 رنگ آمیزی روغنی و اپوکسی
• تغذیه برق: 400-380 ولت 3فاز 50هرتز
• این مدل به راحتی قابل استفاده در شرایط مختلف جوی رطوبتی/گرم و خشک /معلق/ذرات گرد وغبارمیباشد.

ویژگی های بخصوص جرثقیل نیم دروازه‌ای تک پل

1. به دلیل وزن کمتر(وزن مرده)، استهلاک و هزنیه کمتری دارد
2. سهولت در جابه جایی
3. میتوان بدون آسیب رساندن به سالن و کارگاه جرثقیل را جابه جا و دوباره مونتاژ کنید
4. نوع سرعت حرکت شامل دو سرعت و تک سرعت
5. استفاده از این مدل جرثقیل نیم دروازه ایی نیازی به مهارت خاصی ندارد که باعث سهولت استفاده از این مدل جرثقیل میشود
6. مصرف انرژی پایین

لوازم جانبی که میتوانید سفارش دهید:

ابزار نشان دهنده میزان بار

بالابر کمکی و اضافی

انواع ابزار بلند کردن متصل به قلاب

خرید و اجاره جرثقیل از مجموعه شاهین سازه

با توجه به حساسیت های گفته شده باید توجه داشت که تمامی پروسه و فرایند ساخت و مونتاژ جرثقیل نیم دروازه ایی بایستی بر استاندارها منطبق باشد. رعایت تلورانس (مقاومت) های استاندارد باید به دقت مورد توجه باشند. تسلط بر الزامات در گرو دانش مهندسی و تجربه طولانی مدت میباشد. گروه شاهین سازه متخصص در طراحی و ساخت انواع جرثقیل ها با سابقه درخشان در کارنامه خود آماده ارائه انواع خدمات در خصوص طراحی ، ساخت، نصب و تعمیر انواع جرثقیل ها میباشد. شما میتوانید برای تماس با ما و ثبت سفارش جرثقیل خود به بخش ثبت فرم مراجعه کنید .
