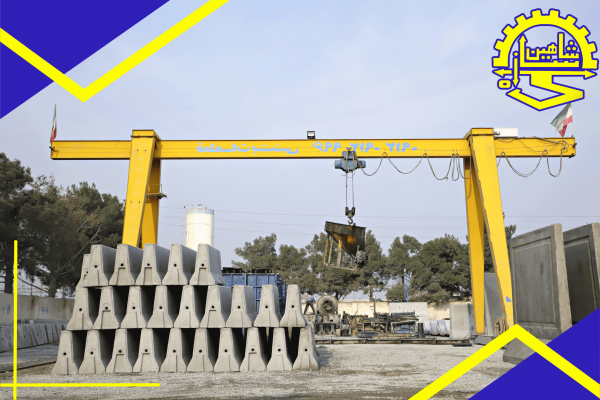

معرفی جرثقیل دروازه ای تک پل

جرثقیل دروازه ای تک پل یشتر برای کارگاه هایی مورد استفاده قرار میگیرد که ظرفیت باربری حداکثر تا 10 تن باشد و فضایی که قرار است دهانه این جرثقیل پوشش دهد حداکثر تا 20 متر باشد.

جرثقیل دروازه ای تک شبیه به جرثقیل سقفی ایست و در بسیاری از موارد با هم اشتباه گرفته میشوند. این جرثقیل شاید تا حدودی از لحاظ کاری به مدل سقفی شبیه باشد با این تفاوت که پلِ جرثقیل دروازه ای تک پل برای حمل ترولی و بالابر به صورت گیردار بر روی دو ستون تعبیه میشود که این ستون ها بر روی دو راهبر با چهار چرخ برپا شده. تمامی تجهیزات بالابر بر روی ترولی قرار میگیرد و ترولی در عرض دهانه جرثقیل حرکت میکند و کل محموعه برروی ریل هایی که بر روی فنداسیون نصب هستند حرکت میکند.

در مقایسه جرثقیل دروازه ای و سقفی میتوان به مزایا مناسب کرین دروازه ای مانند هزینه کمتر اشاره کرد؛ زیرا برای برپایی جرثقیل سقفی حتما نیاز به ساخت دیوار با مصالح به منظور سوار کردن جرثقیل سقفی بر روی آن است، اما جرثقیل دروازه ای را میتوان بدون محدود شدن به وجود تکیه گاهی برپا نمود.  زیرا خود این جرثقیل از دو پایه بهره میبرد که به راحتی میتواند در هر فضای باز یا بسته ای مورد استفاده قرار گیرد.

کاربرد جرثقیل دروازه ای یک پل

این جرثقیل در صنایع سبک تری نسبت به نوع جرثقیل دو پل مورد استفاده قرار میگیرد. مانند صنایع ساختمان سازی – کارگاه های موقت و صنایع کشتی سازی و…

مکان هایی که امکان ساخت سوله فراهم نیست انتخاب جرثقیل دروازه ای تک پل بهترین گزینه است.

بر روی این جرثقیل کلیه تجهیزات بالابر بر روی ترولی قرار میگیرد و ترولی در عرض دهانه جرثقیل حرکت میکند و کل سازه جرثقیل بر روی ریل ها که بر روی فنداسیون هستند حرکت میکند

ویژگی های بخصوص حرثقیل دروازه ایی تک پل

• نوع کنسول دار این جرثقیل تک پل میتواند عرض بیشتر را پوشش دهد
• پارامتر های جرثقیل دروازه ای تک پل مانند ارتقاع و عرض به راحتی قابل تعییر میباشد که پیشنهاد میکنیم اگر بدنبال جرثقیلی برای مناطق در حال تغییر هستید حتما این مدل را به کار بگیرید
• این جرثقیل نسبت به نوع جفت پل هزنیه اجرا و ساخت کمتری دارد زیرا وزن کمتری دارد و در صنایع سبکتری مورد استفاده قرار میگیرد.
• میتوان با اضافه کردن ریل ، حرکت طولی ومساحت پوشش جرثقیل دروازه ای تک پل متحرک را افرایش داد.
• تجهیزات جرثقیل در سه حهت طولی عرضی و ارتفاع به آسانی حرکت میکنند

اجزا تشکیل دهنده کرین دروازه ای تک پل

این جرثقیل در نگاه اول از یک پلِ بر روی دو ستون تشکیل شده است. اجزا اصلی این جرثقیل دروازه ای به چهار بخش کلی و اصلی تقسیم میشود که شامل بالابر، پل، ستون و کلگی میباشد که در ادامه به هریک میپردازیم:

بخش‌کالسکه و بالابر شامل : موتور، گیربکس، سیم بکسل، قلاب و دیگر اجزا

بخش‌پل : شامل پل اصلی، تابلو برق و اجزای برقی، راهرو یا گذرگاه است.

بخش سوم ستون‌های جرثقیل : این بخش که پل‌ها را به کلگی وصل می‌کند و اجزایی مانند نردبان که بروی آن است.

بخش کلگی: این بخش بروی زمین است و چرخ‌ها، ضربه‌گیر و محرک‌ها روی آن قرار گرفته‌اند.

طراحی جرثقیل دروازه ای تک پل

در طراحی جرثقیل تک پل دروازه ای باید حداکثر دقت را به کار گرفت. زیرا این مدل بیشتر در فضا باز به کار میرود و در معرض تعییرات جوی و بادهای شدید قرار میگیرد.

در طراحی جرثقیل دروازه ای موارد زیر از مهمترین نکات است که باید دقت شود:

• نوع اتصالات
• فاصله پل ها
• طول کلگی و فاصله بین چرخ ها
• ستون ها در برابر تنش و کمانش کنترل شوند
• خیز وسط دهانه جرثقیل باید کنترل شود
• محاسبه بار چرخ ها و انتخاب تعداد مناسب چرخ ها
• محاسبه نیرو باد و محاسبات مربوط به واژگونی جرثقیل

جرثقیل های طراحی و اجرا شده شرکت شاهین سازه از بالاترین استاندارد و کیفیت برخوردار هستند و ویژگی های زیر را دارا میباشد :

• ساختار جرثقیل ساده و کار آمد است
• مونتاژ و دمونتاژ ساده
• نصب و را اندازی سریع
• سرعت بالا در انجام کارها
• قیمت اقتصادی

خرید جرثقیل دروازه ای تک پل

برای خرید انواع جرثقیل دروازه ای باید به یک سری پارامتر ها دقت کنید تا بتوانید بهترین گزینه را انتخاب کنید

• ارتفاع بالابری جرثقیل
• ظرفیت بالابری جرثقیل
• مدل کنترل
• کلاس و وظیفه کاری
• دهانه

خرید و اجاره جرثقیل از مجموعه شاهین سازه

با توجه به تمام حساسیت های گفته شده باید توجه داشت که تمامی پروسه و فرایند ساخت و مونتاژ جرثقیل دروازه ایی بایستی بر استاندارها منطبق باشد. رعایت تلورانس (مقاومت) های استاندارد باید به دقت مورد توجه باشند.

تسلط بر الزامات در گرو دانش مهندسی و تجربه طولانی مدت میباشد. گروه شاهین سازه متخصص در طراحی و ساخت انواع جرثقیل ها با سابقه درخشان در کارنامه خود آماده ارائه انواع خدمات در خصوص طراحی ، ساخت، نصب و تعمیر انواع جرثقیل ها میباشد. شما میتوانید برای تماس با ما و ثبت سفارش جرثقیل خود به بخش ثبت فرم مراجعه کنید .
