معرفی جرثقیل دروازه ای دو پل

جرثقیل دروازه ای دو پل ( به انگلیسی = Double bridge gantry crane ) برای ظرفیت ها، دهانه ها و ارتفاع های نامحدودطراحی و اجرا میشود. به طور معمول ظرفیت باربری بالاتر از 10 تن و دهانه اجرای تا 50 متر دارد. اما میتوان با توجه به نیاز کاربران و سفارش های بخصوص پارامترها را تغییر داد و با طراحی مهندسی دقیق به بیش از این مقدار دسترسی داشت.

جرثقیل دروازه ایی دو پل اکثر‌مواقع در فضا باز مورد استفاده قرار میگیرد زیرا به صورت مستقل قابلیت دسترسی به تمام نقاط تحت پوشش را دارد.

این جرثقیل که جز قدرتمندترین جرثقیل ها است در پروژه های بزرگ کاربرد دارد زیرا توانایی جا به جایی سنگین ترین موارد را حتی در ارتفاع زیاد دارا میباشد. استاندارهای کلاس کاری جرثقیل دروازه ای دو پل شامل  FEM : 1BM / 1AM / 2M / 3M / 4M است .

کاربرد جرثقیل دروازه ای جفت پل

سازه قوی این جرثقیل دروازه ای در صنایع زیر مورد استفاده قرار میگیرد:

• انبار ها
• نیروگاه ها
• دپو کانتینر
• راه سازی ها
• پل سازی
• ریختگری
• صنایع فولاد
• خطوط تولید دائم کار و تولیدات ماشین آلات
• سازه های صنعتی سنگین

استفاده می گردد .

بخش های اصلی جرثقیل دروازه ای دو تیر

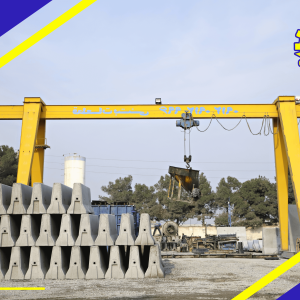

اگر به ساختار جرثقیل دروازه ای نگاه بیندازید در نگاه اول شبیه به یک دروازه به نظر میرسد. دو پل که بر روی دو ستون قدرتمند قرار گرفته.

بخش ها اصلی سازه جرثقیل شامل موارد زیر است

• دو پایه اصلی
• پل های متصل به پایه
• وینچ برقی بکسلی یا زنجیری جهت بلند کردن بار
• ترولی جهت سوار شدن وینچ و حرکت به چپ و راست در راستا عرضی جرثقیل
• خطوط برق رسان و تابلو برق و المان های مربوط
• چرخ ها و راهبر ها
• موتور و گیربکس حرکت طولی جرثقیل



مزایا استفاده از جرثقیل دروازه ای جفت پل

در رابطه با مزایا کرین دروازه ای جفت پل باید اشاره کرد که این مدل انتقال مواد هزینه نگهداری پایین تری نسبت به سایر جرثقیل ها دارد. تجهیزات و مصالح را با ایمنی و سرعت بیشتری انتقال میدهد .

میتوان این جرثقیل را به دو صورت کنسول دار و بدون کنسول ساخت. شاید سوال پیش بیاید که مدل کنسول دار جرثقیل دروازه ای چه ویژگی به خصوصی میباشد که در پاسخ به این سوال باید بگوییم که جرثقیل های کنسول دار کمک میکنند تا بتوانید بار را به خارج از فضای بین ستون ها به طول کنسول اجرا شده انتقال دهید.

جرثقیل دروازه ای قابلیت نصب بالابر به دو صورت سیم بکسلی دو پل و تک پل دارد. میتوان انواع تجهیزات را بر روی این جرثقیل نصب کرد

سرویس و تعمیر جرثقیل دروازه ای جفت پل به مراتب راحتتر از نوع تک پل است زیرا دسترسی به بالابر راحت تر است.

قیمت جرثقیل دروازه ایی دو پل

اصلی ترین پارمترهای تاثیر گذار بروی قیمت جرثقیل، تناژ و اندازه جرثقیل است. اندازه جرثقیل برروی تمامی عوامل تاثیر دارد؛ جرثقیل های بزرگتر نیازمند موتور و سیم بکسل بزرگتر هستند. مورد بعدی، متریال به کار رفته است که میتواند با توجه به شرایط کاری فلز و یا فولاد باشد. و پارامتر بعدی عوامل فنی است که موارد زیر اصلی ترین موارد هستند:

• ظرفیت بالابر جرثقیل: وزن بالابری یا تناژ وزنی موارد باربری
• ارتفاع بالابر جرثقیل: ارتفاع جرثقیل
• دهانه: طول تیر یا پل جرثقیل که فضای عرضی را پوشش میدهد
• مدل کنترل: به سه روش از راه دور – کنترل آویز وکنترل کابین وجود دارد
• وظیفه کار : با توحه به شرابط بارگیری به کلاس های A1 تا A8 تقسیم میشود.

سرعت حرکت، سرعت بالابر واگن برقی ، طول جرثقیل و … از جمله عوامل تاثیر گذار بر روی قیمت هستند که برای برخی از ‌کارها از اهمیت ویژه ای برخوردارند.

محاسبه بار چرخ ها و انتخاب تعداد آنها بسیار مهم است. افزایش تعداد چرخ ها به تقسیم بار و فشار بروی چرخ ها کمک میکند اما باید در نظر داشت تعداد بیشتر چرخ ها هزینه اولیه و تعمیرات را بالا میبرد.

طراحی جرثقیل دروازه ای جفت پل

• فاصله بین پل ها باید به درستی محاسبه شود و اجرا شود
• طول کلگی فاصله بین چرخ ها به دقت مهاسبه شود
• کلیه بخش های سازه جرثقیل بخصوص ستون ها که وظیفه نگهداری پل ها را دارند از نظر تنش و کمانش کنترل شوند
• طراحی اتصالات بسیار حائز اهمیت است
• جرثقیل باید در مقابل باد های شدید و زلزله و جلوگیری از واژگونی کنترل شود
• رعایت تلورانس های استاندارد در پروسه ساخت و اجرا انواع جرثقیل الزامی است
• سرعت حرکت جرثقیل از 10 تا 50 دقیقه بر متر است که ممکن است طبق سفارش کنترل حرکت جرثقیل فرکانسی باشد

خرید و اجاره جرثقیل از مجموعه شاهین سازه

با توجه به تمام حساسیت های گفته شده باید توجه داشت که تمامی پروسه و فرایند ساخت و مونتاژ جرثقیل دروازه ایی بایستی بر استاندارها منطبق باشد. رعایت تلورانس (مقاومت) های استاندارد باید به دقت مورد توجه باشند.

تسلط بر الزامات در گرو دانش مهندسی و تجربه طولانی مدت میباشد. گروه شاهین سازه متخصص در طراحی و ساخت انواع جرثقیل ها با سابقه درخشان در کارنامه خود آماده ارائه انواع خدمات در خصوص طراحی ، ساخت، نصب و تعمیر انواع جرثقیل ها میباشد. شما میتوانید برای تماس با ما و ثبت سفارش جرثقیل خود به بخش ثبت فرم مراجعه کنید .
