جرثقیل نیم دروازه ای

جرثقیل نیم دروازه ای در بسیاری از کلیات شبیه به جرثقیل تمام دروازه ایی است اما با این تفاوت که یک سمت پایه به علت وجود یک تیر مقاوم در محل سازه حذف میشود. تیر مقاوم سالن یا سوله میتواند کار این پایه حذف شده را بر دوش بکشد. از لحاظ کلیت فیزیکی، این جرثقیل صنعتی همانند یک ال برعکس (L) بر روی زمین قرار میگیرد. علت این نوع طراحی، وجود موانع های مختلف در محیط کارگاه و سالن ها مانند فضا محدود، وجود ضایعآلات، ماشین آلات یا فضا کم است. این ویژگی باعث افزایش انعطاف کارایی این جرثقیل میشود و میتواند بهترین راه حل برای استفاده در فضای باز و هم در فضا بسته باشد.

این جرثقیل صنعتی بیشتر در محل های پرکار و صنایع سبک مورد استفاده قرار میگیرد. استفاده از این نوع جرثقیل در فضا باز و در کنار سالن و سوله ها امتیازی است که جرثقیل نیم دروازه‌ایی را از دیگر انواع جرثقیل ها متمایز کرده است.

در سالن ها وجود ستون یا تیری که کمک به ساخت جرثقیل نیم دروازه ایی میکنند باعث اقتصادی تر شدن این نوع سازه میکند به این علت که اگر در محل کارگاهتون تکیه گاهی برای نگه داشتن جرثقیل نیم‌دروازه ایی نباشد  باید هزینه بیشتری  بابت ساخت جرثقیل دروازه ایی کنید. همچنین در مقایسه با جرثقیل های سقفی عرض بیشتری را هنگام کار در اختیار شما قرار میدهند و نسبت به جرثقیل های بازویی از دقت و میزان حرکت بیشتری برخوردار هستند.

انواع جرثقیل های نیم دروازه ایی

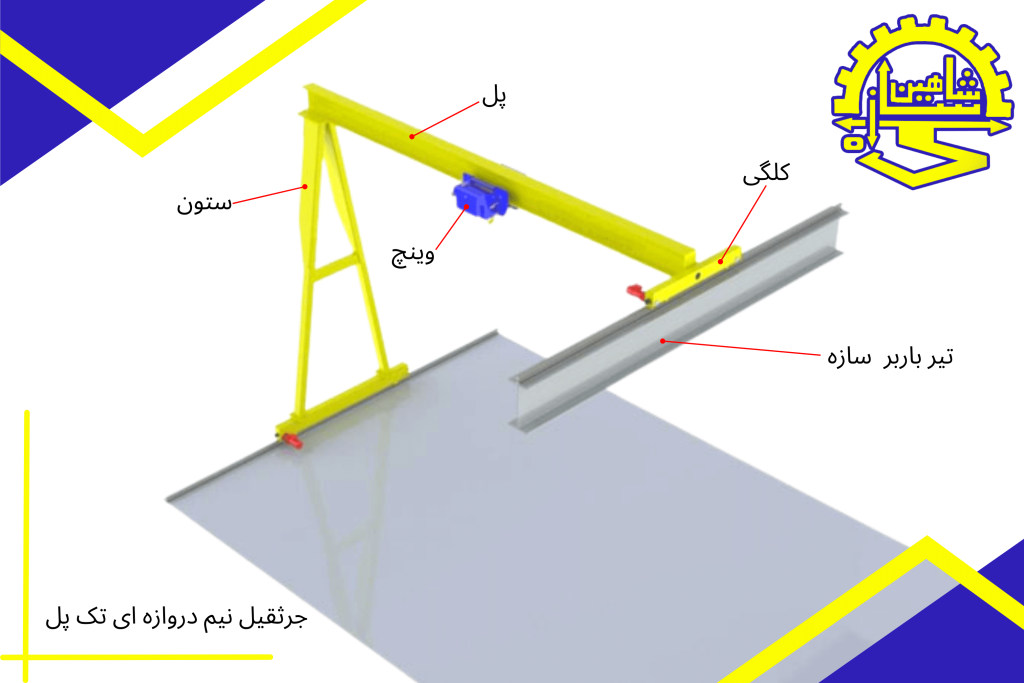

• جرثقیل نیم دروازه تک پل

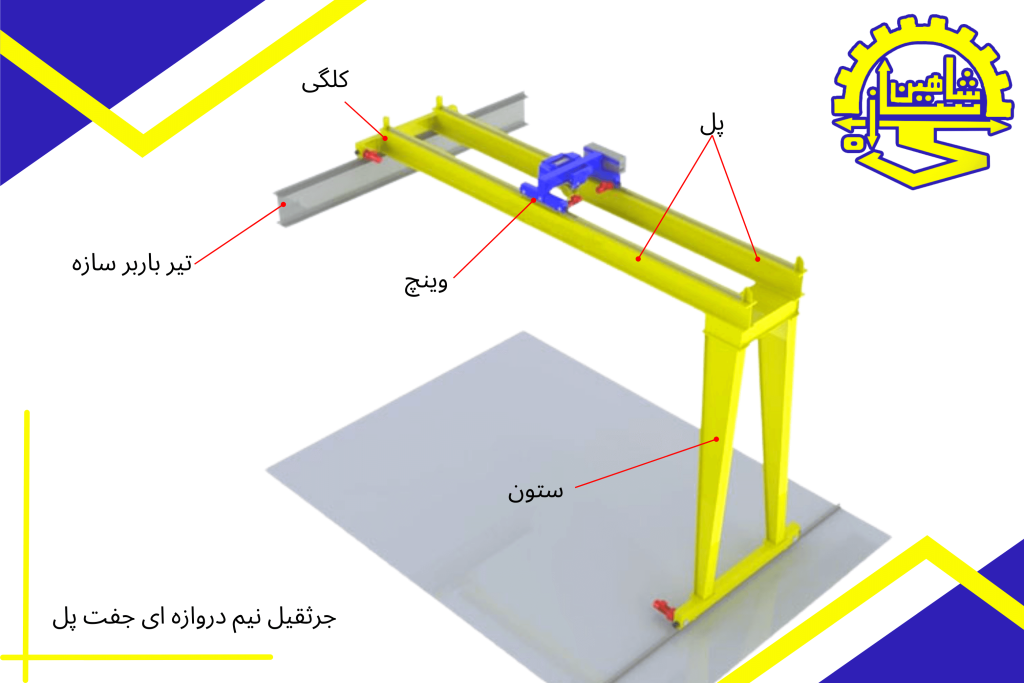

• جرثقیل نیم دروازه جفت پل

جرثقیل های نیم دروازه ایی از لحاظ میزان وزن باری که متحمل میشوند به دو دسته تک پل و دو پل ( جفت پل ) تقسیم میشنود.

– جرثقیل دروازه ای تک پل بهترین گزینه برای ظرفیت های زیر ۱۰ تن و دهانه های کمتر از ۲۰ متر و جرثقیل دروازه ای دو پل برای ظرفیت های بیشتر از ۵ تن و دهانه های بیشتر از ۱۲ متر میباشد.

کاربرد جرثقیل نیم دروازه ای:

جرثقیل نیم دروازه را میشود ترکیبی از جرثقیل سقفی و جرثقیل دروازه ایی در نظر گرفت. از موارد کاربرد جرثقیل نیم دروازه در حوزه های مختلف مانند صنایع کشتی سازی، بنگاه آهن آلات، اسکله ها، صنایع فولاد، ریخته گری، صنایع چوب، سنگبری و تمام شرکت و کارگاه هایی که نیاز به جابه جایی طولی و ارتفاعی مصالح و مواد سنگین مورد استفاده قرار میگیرند. جرثقیل نیم دروازه را حتی میتوان بروی اسکلت هایی که از مقاوم کمتری برخوردار هستند نیز سوار کرد.

موارد عمده استفاده جرثقیل نیم دروازه‌ایی به عنوان بالابر، نصب اسکلت فلزی و بتنی در سازه های علی الخصوص سازه های بلند مرتبه میباشد.

این نوع جرثقیل در دو نوع پایه متحرک و ثابت در محیط های خارجی و یا داخلی سالن و کارگاه بسیار کارآمد است.

مزایا استفاده از جرثقیل نیم دروازه

جرثقیل های نیم دروازه که مجهز به يک جفت بالابر چهار کاره میباشند به شما کمک میکنند تا بارگیری ایمن و دقیق تری داشته باشید و بارهای سنگین را با سرعت بیشتری جا به جا کنید. جهت بهره برداری بهتر و بهینه تر از فضا کارگاه و کاهش هزینه هایتان، جرثقیل نیم دروازه بهترین گزینه است. وجود یک جفت بالابر به افزایش کارایی و کیفیت جرثقیل در جا به جایی میشود. دستگاه کنترل رادیویی جرثقیل نیم دروازه ایی به شما کمک میکند تا بارگیری ایمن تر و سریع‌تری داشته باشید. مدل نیم دروازه ایی میتواند به دو بالابر و دو کالسکه برای حرکت عرضی داشته باشد.

هزینه نگه داری جرثقیل نیم دروازه‌ای  بسیار اندک است.هزنیه مصرف انرژی بسیار ناچیزی دارد. برای جا به جایی اجسام سنگین ایمن تر است. استفاده از نوع راحت و ساده است و نیازی به مهارت خاصی ندارد.

طراحی و ساخت جرثقیل نیم دروازه ایی

طراحی و اجرا جرثقیل نیم دروازه مهمترین نکته حائزه اهمیت میباشد. نکات بسیاری در طراحی انواع جرثقیل ها با توجه به نوع کاربرد و محل نصب آنها وجود دارد. به طور مثال جرثقیل هایی که در بنادر و فضاهای شیمایی، متالوژی و یا در جوار رطوبت قرار دارند بسیار مهم است که به جنس مواد بدنه جرثقیل مانند رنگ، بدنه فولاد ضد زنگ در مقابل خوردگی، گرما و سرما شدید، آب‌نمک و اشعه ماورا بنفش توجه شود.

همچنین در ساختار فیزیکی و طراحی و برپا سازی جرثقیل نیم دروازه باید به بسیاری نکات توجه کرد. همانطور که اشاره شد جرثقیل نیم دروازه در بسیاری از موارد در فضا باز اجرا میشود. بسیار مهم است که در طراحی و اجرا اتصالات به گونه ایی باشد که کرین نیم دروازه در برابر رخداد های طبیعی مانند بادهای شدید و یا لرزش های زمین دچار واژگونی نشود. اشاره شود که بادهای شدید بر روی عملکرد توان موتور عرضی و طولی تاثیر میگذارد.

• از لحاظ طراحی این نوع جرثقیل نکاتی وجود دارد که کمی فنی تر به آن میپردازیم
• لازم است طول کلگی و فاصله چرخ ها به درستی محاسبه شود.
• در مسئله تنش و کمانش، طراحی شیب مسیر طولی بالای تیر حمال و زمین مهم است
• انتخاب زاویه درست بین ستون ها نیز بسیار مهم است
• دسترسی آسان به تجهیرات موتوری و برقی
• باتوجه به حداکثر تناژ قابل حمل، جرثقیل نیم دروازه ایی باید به گونه ایی طراحی شود که تنش و کمانش کنترل و خنثی شود.

در غیر این صورت و رعایت نکردن نکات تخصصی ممکن است اتفاق های ناگوار و صدمات جبران ناپذیری رخ بدهد.

همه چیز در محاسبات و طراحی جرثقیل نیم دروازه ایی با توجه به نیاز شما میباشد میزان وزنی که برای جابه جایی آنها به جرثقیل نیم دروازه‌ایی نیاز دارید تاثیرگذار بر روی نوع جرثقیل (تک پل و یا جفت پل ) میباشد.

قیمت جرثقیل نیم دروازه ایی

موارد بسیاری مانند: ظرفیت بالابری، سطح کاربری، ابعاد، نوع جرثقیل نیم دوازه ایی شامل : تک پل دوپل ، طول دهانه و جنس بدنه بر روی قیمت جرثقیل نیم دروازه ایی تاثیر گذار هستند.

علاوه بر اینها مواردی هستند که باید قبل از سفارش جرثقیل به آن توجه کنید:

• ظرفیت جرثقیل بالابر
• ارتفاع بالابر
• مدل کنترل جرثقیل
• وظیفه کار
• دهانه

ظرفیت جرثقیل بالابر: شامل وزن باری است که میخواهید با جرثقیل جا به جا کنید.

ارتفاع بالابر: حداقل و حداکثر ارتفاعی باربری

مدل کنترل : کنترل جرثقیل به سه حالت کنترل کابین، کنترل از راه و کنترل آویز

وظیفه کاری یا کلاس کاری که شامل کلاس کاری A1 تا A8 میباشد

دهانه که همان میزان پوشش عرضی فضا میباشد.
